隨著互聯(lián)網(wǎng)的發(fā)展手機保護套的檔次以及外觀設計也越來越高了，而手機殼做成紋路表面花紋方式是現(xiàn)在的趨勢，不僅博取了消費者的眼球并且還增加了手機設備的外觀工匠精神，硅膠手機套就是其中的一個類型，很多朋友在購買硅膠材質手機套時可能會對外觀以及外色感到心儀，不過其中的外觀花紋工藝不知道你們有沒有注意到呢？

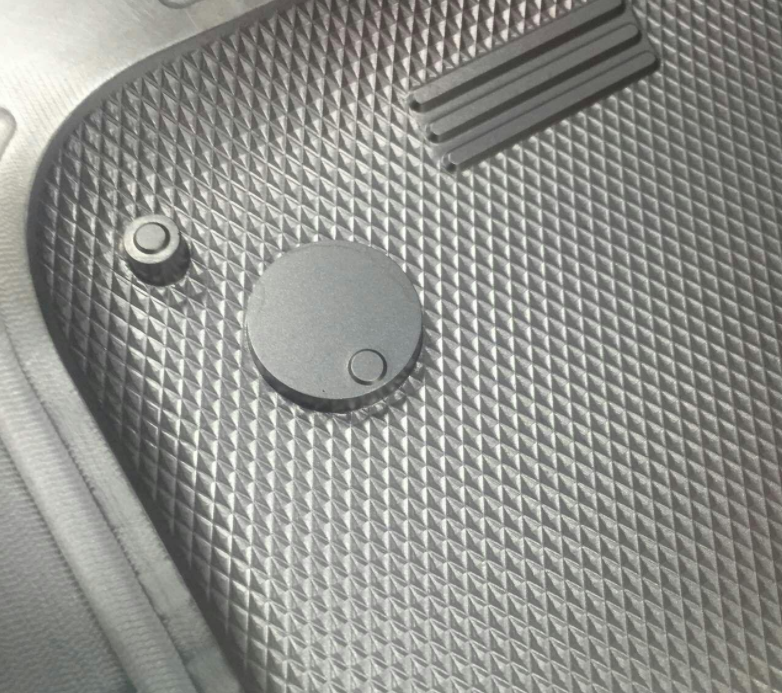

　　其實這種制作工藝叫做曬紋加工，現(xiàn)目前用這種工藝來提升常來產(chǎn)品的外觀效果早已發(fā)展到各個行業(yè)和不同材料上了，從歷史來了解，曬紋工藝流傳于國外隨后流傳于香港，臺灣，“曬紋”是書面語，英文名為texture或texturing。當越來越多的塑料產(chǎn)品充斥著我們的生活，人們開始意識不希望看到它們看起來像“塑膠”產(chǎn)品，因此蝕紋工藝裝飾模具更迎合了人們的胃口。

　　初級階段：掩蓋硅膠保護套模具成型的不足主要為一些粗糙類紋理

　　中期階段：紋理多元化，單層皮紋，木紋紋理的應用廣泛出現(xiàn)

　　曬紋的目的是什么：

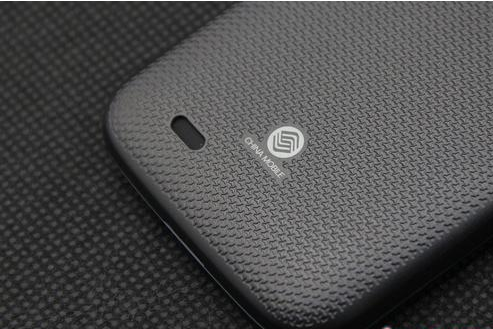

　　增加手機殼外觀質感，使產(chǎn)品呈現(xiàn)多變化或全新的設計，改善產(chǎn)品的外觀不良。通過曬紋，可以遮擋一些縮水、結合線等不良痕跡，經(jīng)過曬紋、噴沙程序后增加了零件的表面硬度，防止刮花，防滑、防轉、有良好的手感，制成麻面或亞光面，防止光線反射、消除眼部疲勞等

　　時代變遷，硅膠產(chǎn)品為手機殼外觀的重要部分，進入更高的質量時代，普通咬花工藝不能達到更高水準，激光技術的精度為0.01mm，全面的應用在紋理領域。使硅膠產(chǎn)品的花紋更加精密，細致，逼真，讓產(chǎn)品體現(xiàn)的更加完美。

　　曬紋后常出現(xiàn)的問題及解決方案問題：

　　模具經(jīng)過咬花以后由于型腔表面變的粗糙，最容易出現(xiàn)的問題有拉模、粘前模。在某些地方，由于拔模角原本較小，經(jīng)過咬花后拔模斜度會變的更小，甚至出現(xiàn)負向的拔模角而造成拉模，在頂出的時候，由于脫模不順，常常出現(xiàn)頂白現(xiàn)象，給零件的外觀造成很大的影響。

　　解決方案：

　　解決模具拉模問題，可通過打磨咬花面，減少咬花深度，消除咬花造成的銳角以使脫模順利。在實際生產(chǎn)當中，由于很難通過調機來解決脫模問題，通常都是在咬花面上打上脫模劑來生產(chǎn)。模具方面，可通過加大拉模面處的拔模斜度，增加頂針的方法來改善。

　　曬紋對產(chǎn)品設計有那些要求？

　　1，曬紋深度或者高度越大，則產(chǎn)品拔模角度越大，常規(guī)蝕紋產(chǎn)品設計要求拔模在5-8度之間。

　　2，如產(chǎn)品有亮物區(qū)分，則需要設計美工線或者凹凸臺階來區(qū)分，防止蝕紋連接處有鋸齒狀，影響外觀。

　　3，最淺的曬紋咬花深度是2umm,最深的曬紋咬花是3mm，可根據(jù)視覺效果與觸感而定。

　　4，曬紋的效果與模具的材料有著密切關聯(lián)，可根據(jù)第四點模具材料選擇用做設計參考。

　　5，曬紋加工周期，普通的火花紋，時間一般在1.5-2天。橫紋，豎紋，圓紋，時間一般是3-4天。棱形紋，鉆石紋，皮紋，深度較深，時間最少數(shù)5天。
