液態(tài)硅膠成型工藝具備良好的材料特殊性，它與固態(tài)硅膠產(chǎn)品相比不論在材料的質(zhì)感還是性能上都比較占據(jù)優(yōu)勢(shì)，所以在成型工藝上比較精密以及要求較高的產(chǎn)品都會(huì)選擇液態(tài)成型加工，不過(guò)液態(tài)與固態(tài)相比它的成型問(wèn)題點(diǎn)以及加工門檻都要高出一籌，從試模打量產(chǎn)階段的調(diào)試以及生產(chǎn)大貨完畢后的收尾都比較繁瑣，同時(shí)在不良的占比上它的問(wèn)題點(diǎn)更多，以下為液態(tài)硅膠制品生產(chǎn)加工的常規(guī)不良與解決處理方法！

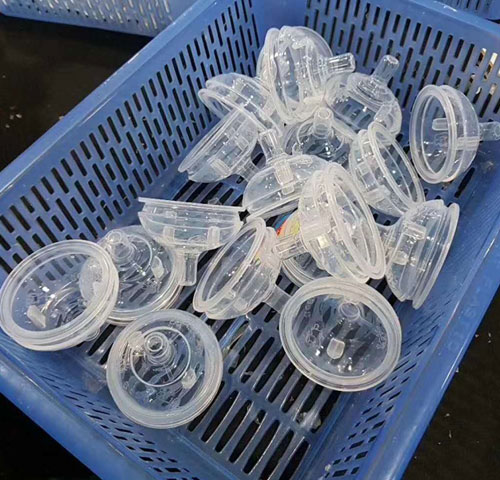

1、膨脹

硫化不足   ：延長(zhǎng)硫化時(shí)間，提高溫度

成型壓力不足 ：增加壓力

產(chǎn)生氣泡   ：充分抽去手提罐內(nèi)的空氣；調(diào)整注射速度。

加熱不均勻  ：調(diào)整加熱裝置

2、空隙表面起泡色斑

硫化不足      ：延長(zhǎng)硫化時(shí)間

空氣未被排空     ：充分抽去手提罐內(nèi)的空氣

混入空氣      ：注射室防止空氣進(jìn)入

模具溫度過(guò)高   ：降低模具溫度；注意模具的溫度分布。

混合斑       ：調(diào)整注射速度；檢查攪拌器。

3、焊縫記號(hào)

材料比例差異：調(diào)整容量混合部；調(diào)整注射速度。

成型壓力不良：增加壓力；調(diào)整溫度。

注入時(shí)間長(zhǎng)  :縮短注入時(shí)間

融接真空不佳 ：抽取空氣

流道不均衡  ：均衡流道

4、光澤不佳

硫化不穩(wěn)定  ：延長(zhǎng)硫化時(shí)間；提高模具溫度。

模具表面粗糙 ：研磨并采用硬質(zhì)度鉻；脫模劑過(guò)強(qiáng)。

5、脫模困難

硫化條件不穩(wěn)定：延長(zhǎng)硫化時(shí)間，提高溫度

模面不好    ：噴砂洗模，電鍍，審模

溫度分布不均  ：檢查加熱方法

6、噴嘴漏

噴嘴磨損、割傷 ：檢查閉鎖噴嘴

7、硫化不良

阻礙固化   ：去除有害雜質(zhì)

混合比不勻  :檢查混合系統(tǒng)
